ATU-100　（キット）

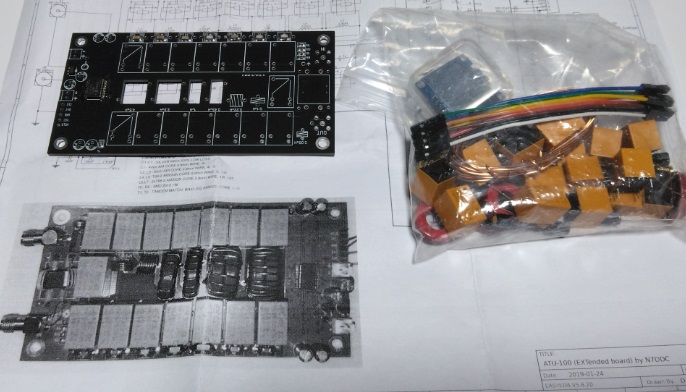

気になる「オートアンテナチューナー」キットを購入してみました。

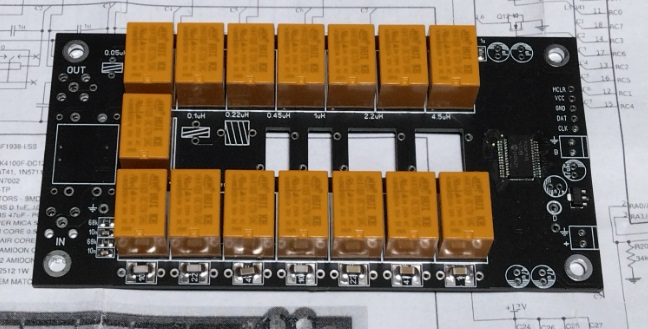

チップ部品は取り付けてありますので、
「リレー」「コイル」「電解コンデンサ」「ダイオード」「ＳＭＡコネクタ」「ピンヘッダ」
をハンダ付けすれば完成です。

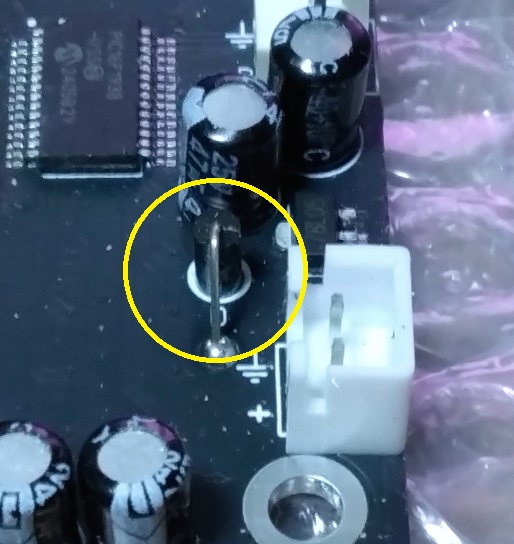

このダイオードも忘れずに・・・


基板と表示器の接続は・・・

基板   表示器
ＶＣＣ → ＶＣＣ
ＧＮＤ → ＧＮＤ
ＤＡＴ → ＳＤＡ
ＬＣＲ → ＳＣＬ

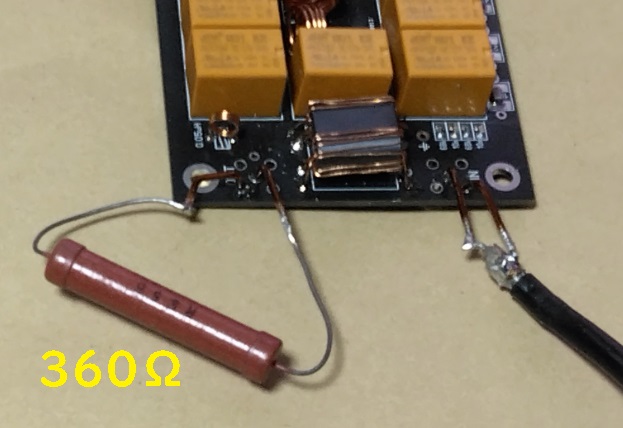

テストはアンテナ端子に360Ω　5Wのダミーロードを接続してテストです


最初から「ＡＴＵ-100　ＱＲＰ仕様」に改造して動作確認したところ
ＴＵＮＥの表示がでたまま(T_T)
ハードとソフトを元に戻したら

5Wでチューニングが取れました・・・

次に1Wでチューニングするように05→01に変更したところ

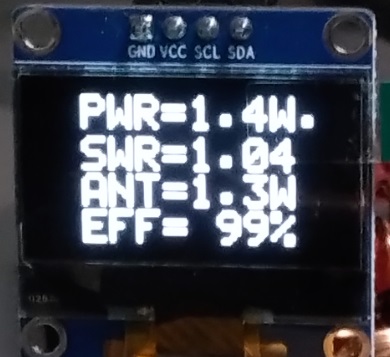

1.4Wでチューニングがとれました。

もしかして更に設定を変更するだけで、もっとQRP化できるのでは？？？っということで
チューニング開始出力1W　01はそのままで・・・

巻線比　1：10　→　1：30に変更（実際の出力は０．１４Ｗだけど1．４Ｗ出力と勘違いさせます）

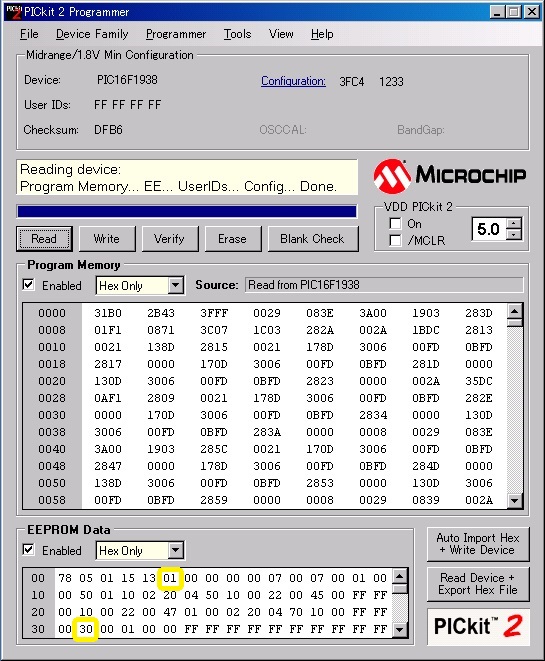

※変更はＰＩＣｋｉｔ2で「Ｒｅａｄ」で読み込んでEEPROM Dataを変更して「Ｗｒｉｔｅ」で書き込んで変更



1W以下に出力を絞れないので10ｄｂのアッテネータを即席で製作して・・・
0.14Wでチーニングできるか試してみたところ？



1.9MHz～28MHzまでチューニングできました。
出力表示が10倍となって表示されますが
チューニングするのでOKとします。
（基本アンテナ直下設置ですから・・・ノイズを低減する為に表示器は外します）

あとは・・・

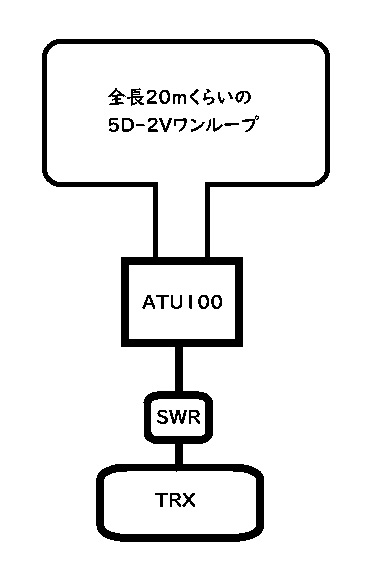

実際にワイヤーアンテナ等を接続してチェックですね～
