アンテナ実験ツールとして
ワンダーループ・アンテナのバリコン・トロイダルコイルをケースに収納
ループの長さやループ線の太さを変更して目的の周波数に調整する為に製作
-----------------------------------------------
参考動画
武相アウトドア・アマチュア無線クラブ
https://www.youtube.com/@JQ1YMB/featured
-----------------------------------------------

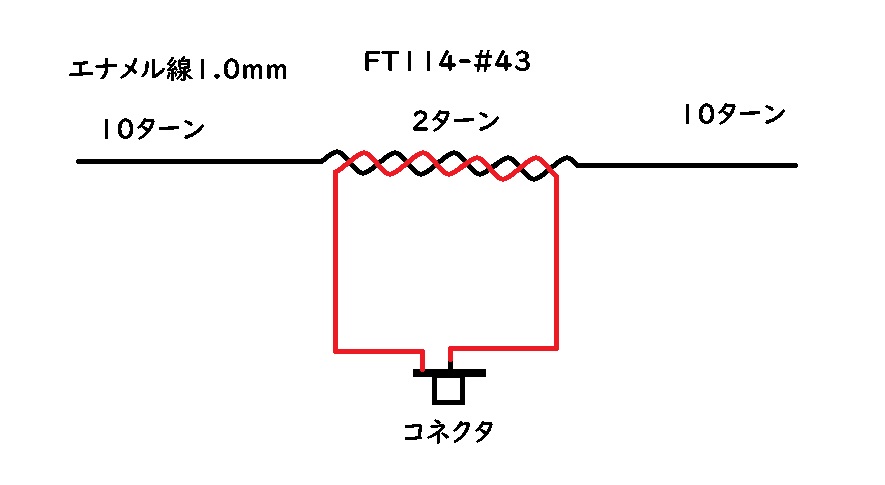

コイルの巻き方は
YMB ワンタ゛ールーフ゜アンテナの製作を参考にしてください
https://youtu.be/AAY7qNTbC00
-----------------------------------------------

実験用なのでSMAコネクタを使用してnanoVNAとSMAケーブルで接続するようにしています

実際に運用で使用する時はタイトバリコン（目安耐圧1ｋVで10W）をオススメします。
（理想は真空バリコンですが高価で入手困難です）

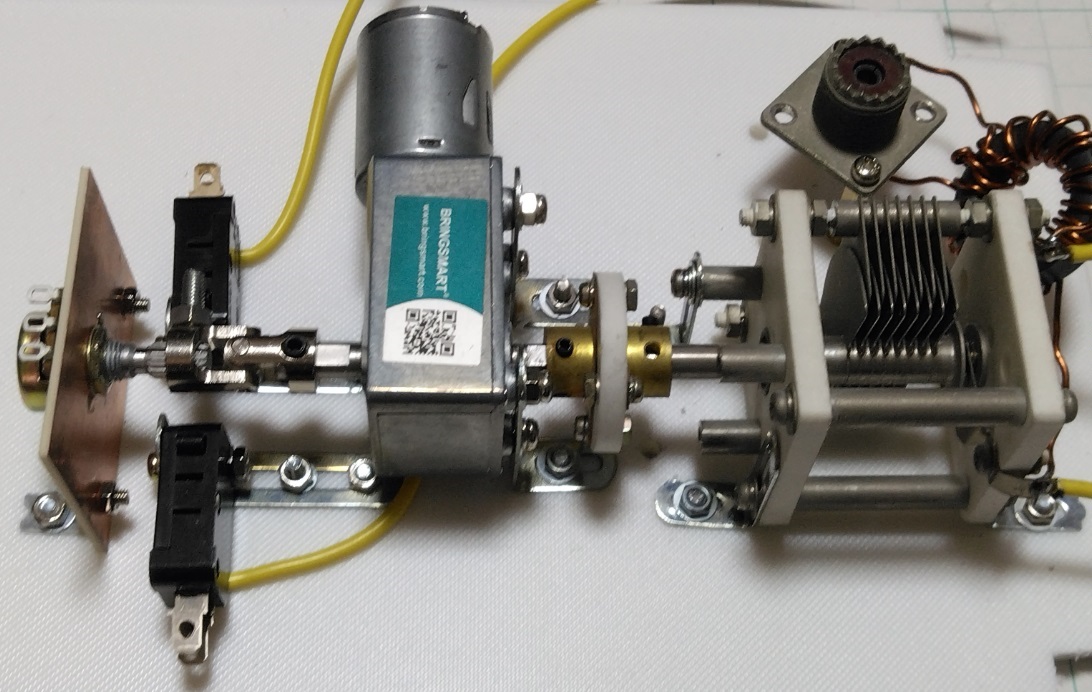

離れた場所にアンテナを設置する場合・・・
バリコンは下記の様に遠隔操作できるように工夫が必要です。

(仮)屋根裏アンテナ
